product specification

MODEL : RS-11   l   RS-16     l     RS-11F   I     RS-10M

정격전압 : 220~VAC, 60Hz

정격전류 : 11A(유도전류2A) l 16A(유도전류3A) l

                  매입형 11A(유도전류2A) I 10A(유도전류5A)

감지거리 : 고:20m, 강:15m,  중:10m, 약:5m

조도설정 : 주(항상 감지), 명(60lux이하), 야(20lux이하),

                  ON(상시on)

설정시간 : 1초-60분 (16단계 설정 가능)

소비전류 : 1W 미만

사용온도 : -10 ~ 60ºC

허용습도 : 80% 이하

출력방식 : 전압출력형

크       기 : RS브라켓타입.64mm X 78mm X (H)79mm

                  RS-11F.64mm X 94mm X (H)46mm

                  RS-10M.51mm X 105mm X (H)27mm

스마트온(레이더 투시 센서)이란?

 마이크로파를 이용, 사람과 사물의 움직임을 감지하여, 조명 및 기타기기를 자동으로 ON/OFF 하는 센서
​마이크로파가 물체에 반사될 때 반사파의 진동수가 변하는 도플러 효과를 이용한 원리

SMART ON HIDDEN

RS센서는 센서 보호기가 내장되어 있어

어떤 조명이든 사용 가능합니다

무제-1 복사.png

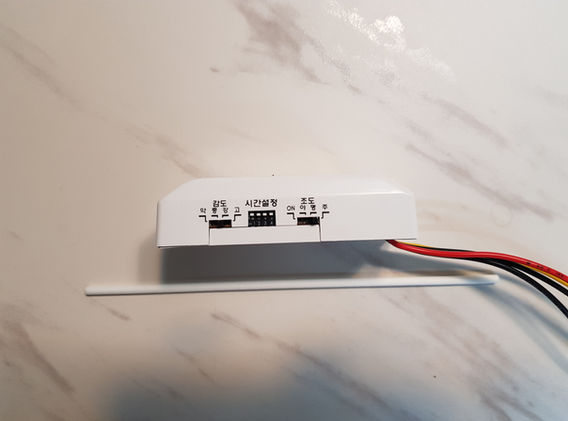

RS-10M 기능설명

천장 안 설치시 감지범위

2P RS11F감지범위.png

※ 설치 시 유의사항

감지범위 복사.png

 현관이나 감지하고 싶은 범위가 길거나 넓은 경우 감지 범위를 참고하여 설치하시길 바랍니다.

결선도

전원선 : 적색, 흑색

​출력선 : 황색, 흑색

​예) 센서 1개 사용 시


​예) 센서 2개 사용 시


시간설정

1초-60분 (16단계 설정 가능)


감지범위

RS-11/16 브라켓타입

RS-화장실 복사.jpg

공용 화장실

※ 방향에 따라 감지거리가 달라질 수 있습니다

화장실2 복사.jpg
주차장 복사.jpg

지하 주차장

RS-11F RS-10M천장매입형

※ 천장두께에 따라 감지범위가 달라질 수 있습니다.

팬트리 복사.jpg

팬트리

현관1 복사.jpg

현관

사용 가능 장소

​※ 복도, 알파룸, 팬트리, 현관, 교실 외 다양한 조명을 자동으로 ON/OFF 하는 공간

nastuh-abootalebi-yWwob8kwOCk-unsplash.j
jeffrey-hamilton-jrRe6er0pY0-unsplash.jp

​제품 설치

1. AC220V 전원을 적색과 흑색에(입력) 연결합니다.

2. 황색과 흑색을(출력) 부하측(ex.조명)에 연결합니다.

3. 출고시 초기 세팅은 시간:30초 / 조도:주 / 감도:고 로 되어 있습니다

만약 확인을 원할 시 시간세팅을 모두 위로 올려 1초로 맞춰주시면 확인이 편리합니다.

4. 전원 연결 후 약 3초의 부팅시간이 끝나면 정상작동합니다.

5. 정상동작 확인 후 원하는 시간과 감도로 세팅합니다.
